YS1－12M系列真空断路器
- 产品详情
- 产品参数
产品概述：

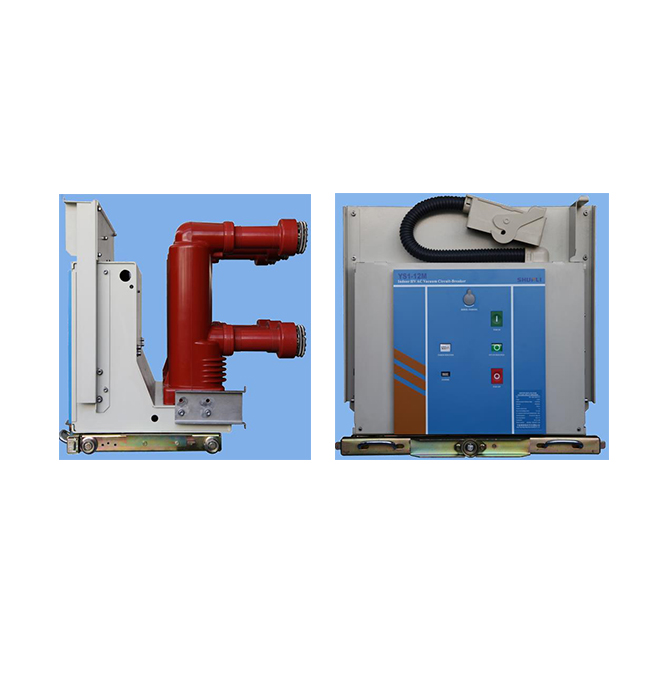

YS1－12M系列真空断路器产品，已在国家级产品质量检测中心西安高压电器质量监督检验中心、绍兴无功补偿成套装置质量检验检测中心，通过了全部型式试验，并己通过了国家级技术鉴定委员的产品鉴定，鉴定结论为本产品综合技术性能“达到国际先进水平”YS1－12M系列户内高压交流真空断路器，结合本公司几十年经验积累并与“浙江舜利操动机构研究所”联合方式共同研发，本产品采用了国际先进的APG环氧树脂固封技术、低功率模块化操动机构，应用国际领先的表面处理和热处理工艺、长效润滑结构等技术，产品具有互换性强、扩展方便、防腐强、长效润滑、可靠性高、维护工作量少、机械寿命长等多项创新的技术优点。

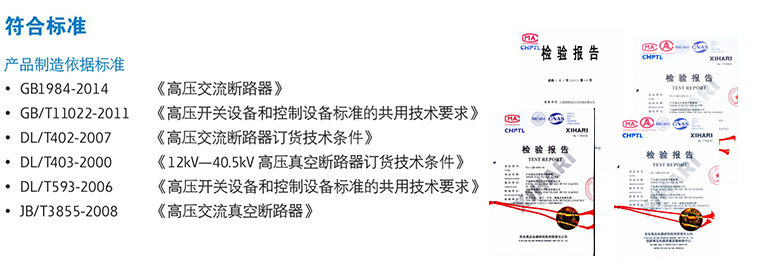

功能单元模块化通用性强、传动效率高、组合性强
长效的润滑、防腐能力强、机械稳定性高、可扩展性强
维护少、寿命长
外形尺寸
适用于额定电流1600A及以下

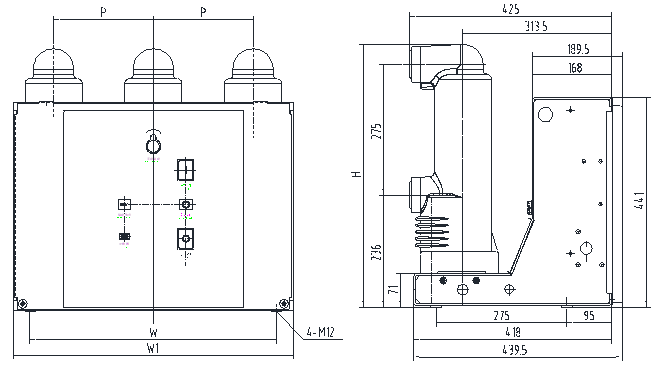

图三、YS1-12M固定式外形尺寸
图四、1600-5000A固定式断路器尺寸
1. 图中固封极柱上的散热器在3150A以上产品配装
2. 当绝缘距离不能满足相关标准要求时建议配柜相间加绝缘隔板
3. 4000A以上断路器配柜体应采用强制风冷装置
|

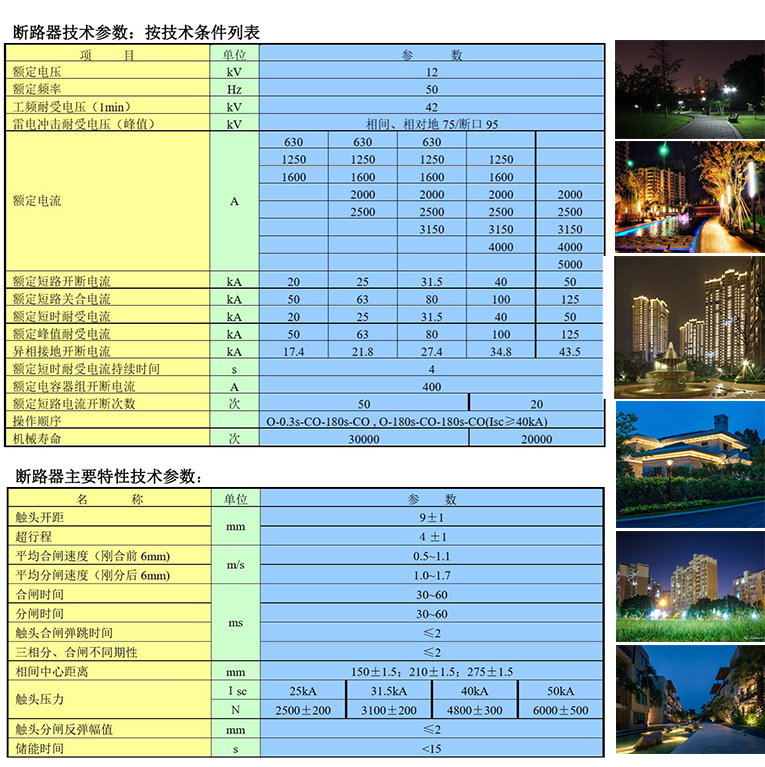

参 数 |
P (mm) |
W1 (mm) |
W (mm) |
H (mm) |
质 量 Kg |
|
|
额定电流 （Ａ） |
额定短路开断电流（kA） |
|||||
|
630、1250、1600 |
25，31.5 |
210 |
588 |
520 |
553.5 |
155 |
|
1250 |
40 |
210 |
588 |
520 |
553.5 |
160 |
|
1250、1600、2000 |
25、31.5、40 |
275 |
768 |
720 |
553.5 |
170 |
|
2500、3150、4000 |
31.5、40、50 |
675 |
225 |
|||
